DISJUNTOR A VÁCUO
CMPI
CONJUNTO DE MANOBRA E PROTEÇÃO INTEGRADO ONBOARD
A solução completa que sua subestação precisa para garantir segurança, desempenho e confiabilidade
A ADS Disjuntores é especialista em disjuntores de média tensão a vácuo, atendendo todo o território nacional, com anos de experiência e um compromisso inabalável com a qualidade. A ADS Disjuntores orgulha-se de oferecer um CMPI que integra componentes de alta performance, testados e certificados para as mais rigorosas exigências do setor, destinados à proteção de entrada de energia nas tensões de 15 kV e 25 kV, conforme determina a NBR 14039.
Nosso CMPI é a fusão perfeita entre engenharia de ponta e materiais de primeira linha, garantindo a proteção robusta e confiável que sua operação demanda. Cada elemento é selecionado e integrado com foco na longevidade e na eficiência do seu sistema elétrico. Nesta versão, ele é fabricado a partir do disjuntor modelo D27-U-FF, com relé secundário modelo PEXTRON, e demais componentes conforme as características abaixo:

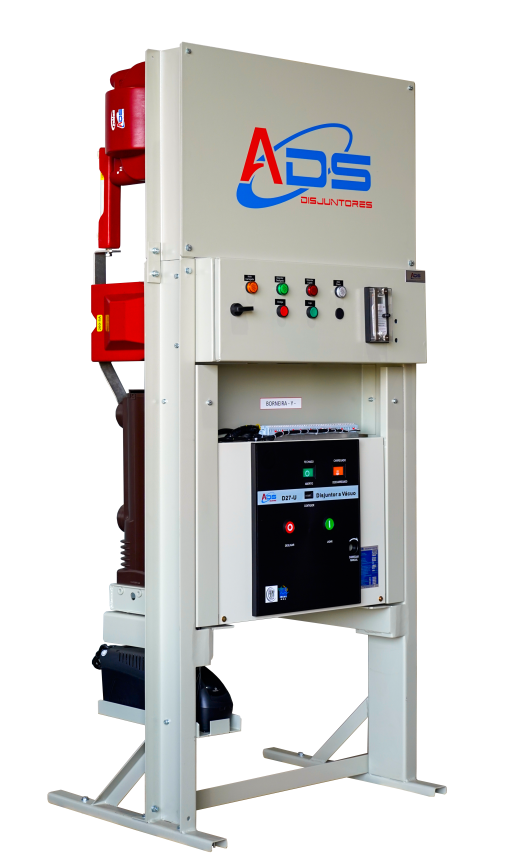

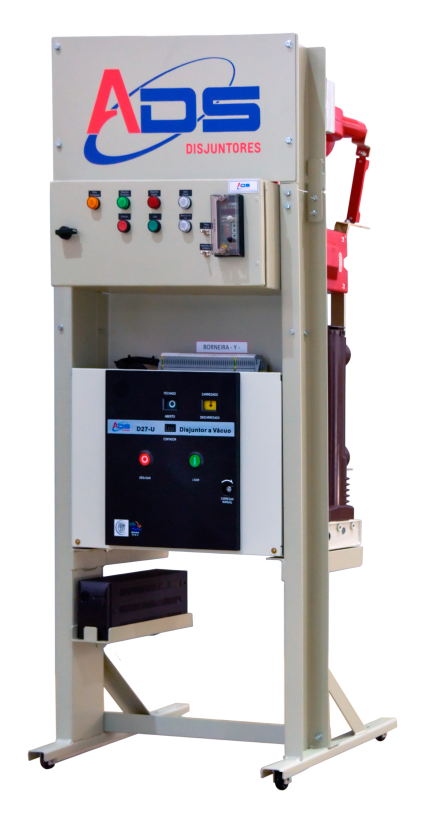

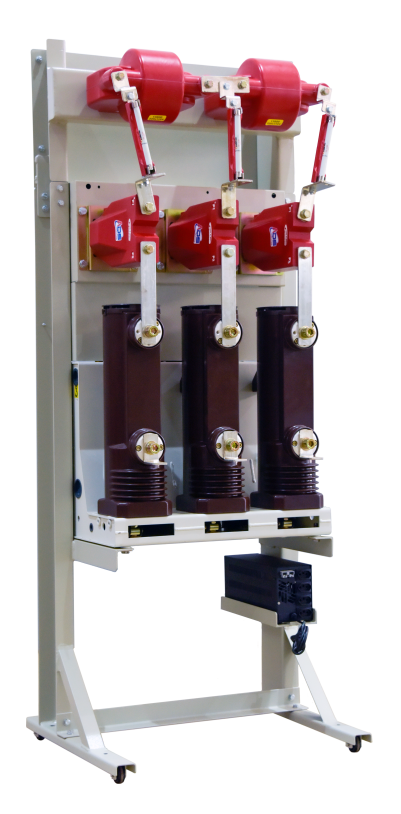

Configuração CMPI – LINHA D27-U - Fixo Frontal
Disjuntor tripolar com isolamento a vácuo, nas tensões de 15 kV e 25 kV, correntes de 630 A e 1250 A, e Icc 20 KA;
03 transformadores de corrente 10B50 até 10B100 testados conforme normas, fabricação REHTOM;
Montados com módulo de comando com relé de proteção digital modelo PEXTRON URPE 7104 / URPE 7104T / URP 1439TU e URP 6000, conforme projeto ou Estudo de proteção e Seletividade de nossos Cliente;
TP (Transformador de Potencial) classe de 15 kV - 500 VA e classe de 25 kV - 1000 VA. Essenciais para a medição de tensão e para alimentar os circuitos de proteção e controle com um sinal seguro e proporcional à tensão da linha. O TP de 500 VA garante capacidade de alimentação para os dispositivos auxiliares;
Plataforma autoportante em aço SAE 1010, acabamento epóxi pó cinza Munsell, com gaveta específica para o nobreak, removível;
Disjuntores e componentes em conformidade com normas. Acompanha desenho construtivo, datasheet, diagrama elétrico, manual de operações e termo de conformidade conforme ensaios de rotina.
Comando manual e motorizado;
Bobinas de abertura/fechamento;
Contatos auxiliares 8NA+8NF;
Equipamentos disponíveis à PRONTA ENTREGA, com preços e condições de pagamento negociáveis conforme cada necessidade.
Investimento em segurança, desempenho e tranquilidade
O CMPI da ADS Disjuntores não é apenas um conjunto de equipamentos; é um investimento estratégico na proteção e eficiência da sua infraestrutura elétrica. Entre em contato com nossa equipe de especialistas e descubra como o CMPI da ADS Disjuntores pode levar a segurança e a performance da sua subestação para o próximo nível.

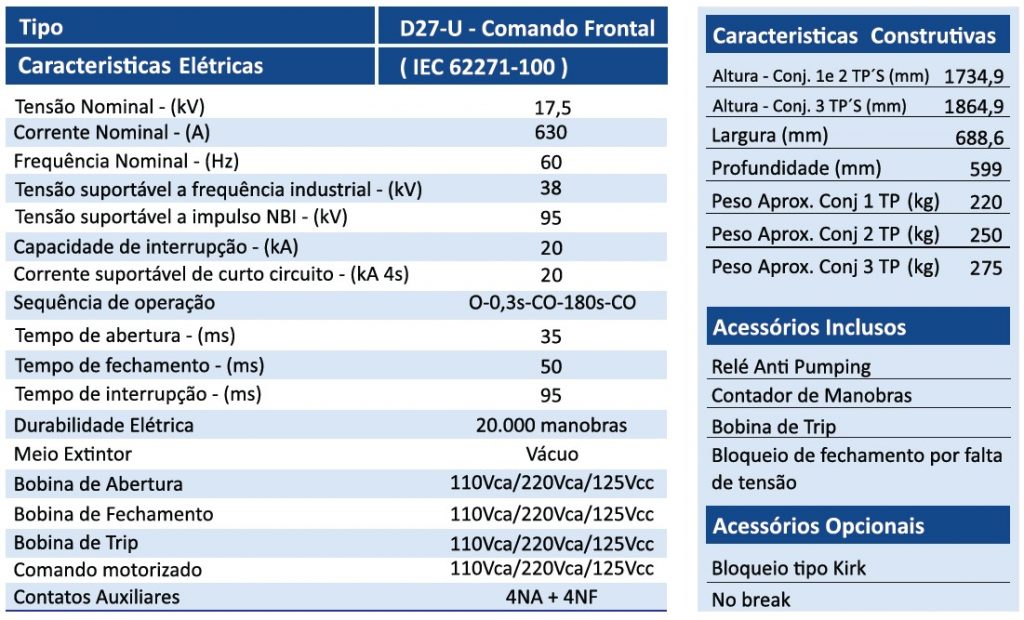

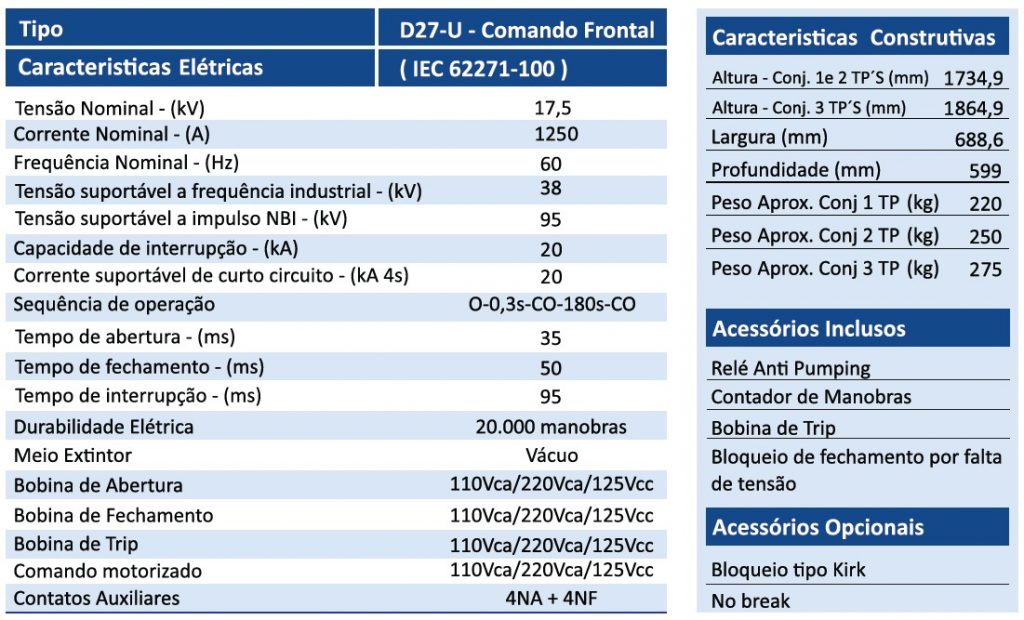

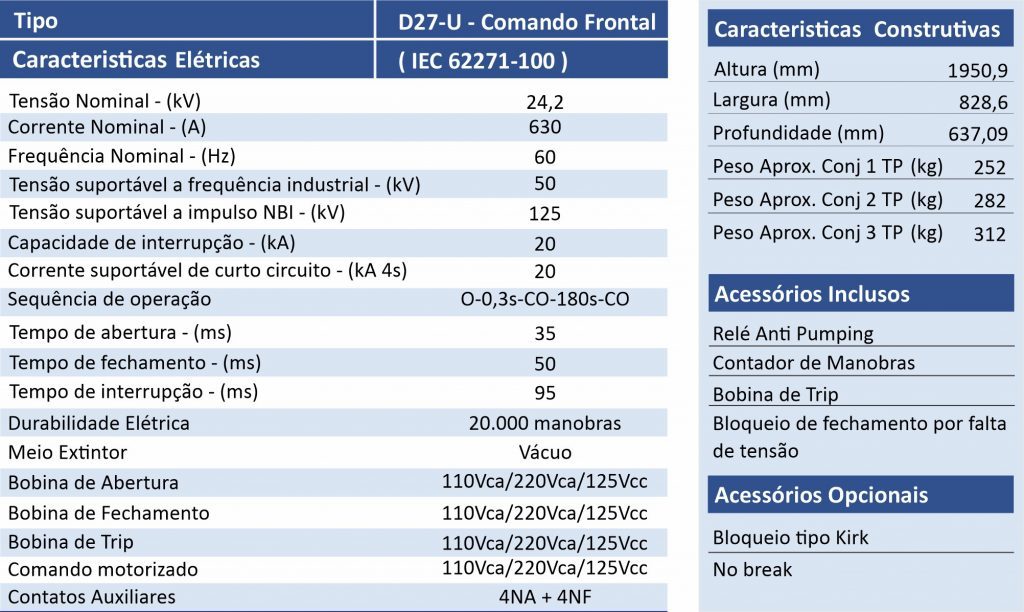

Características CMPi

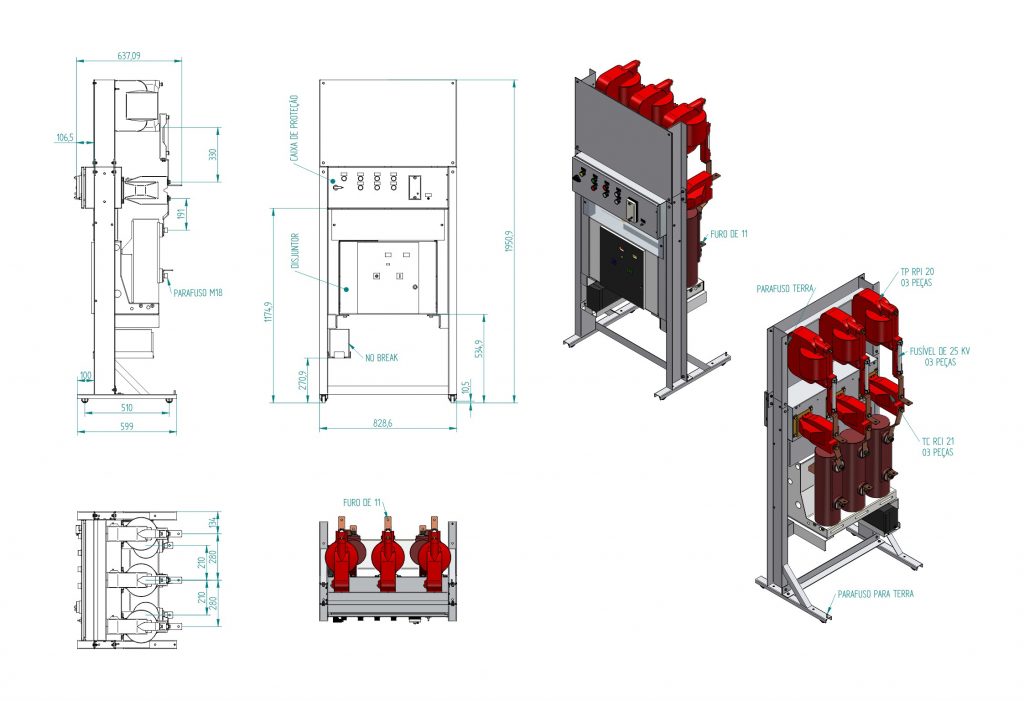

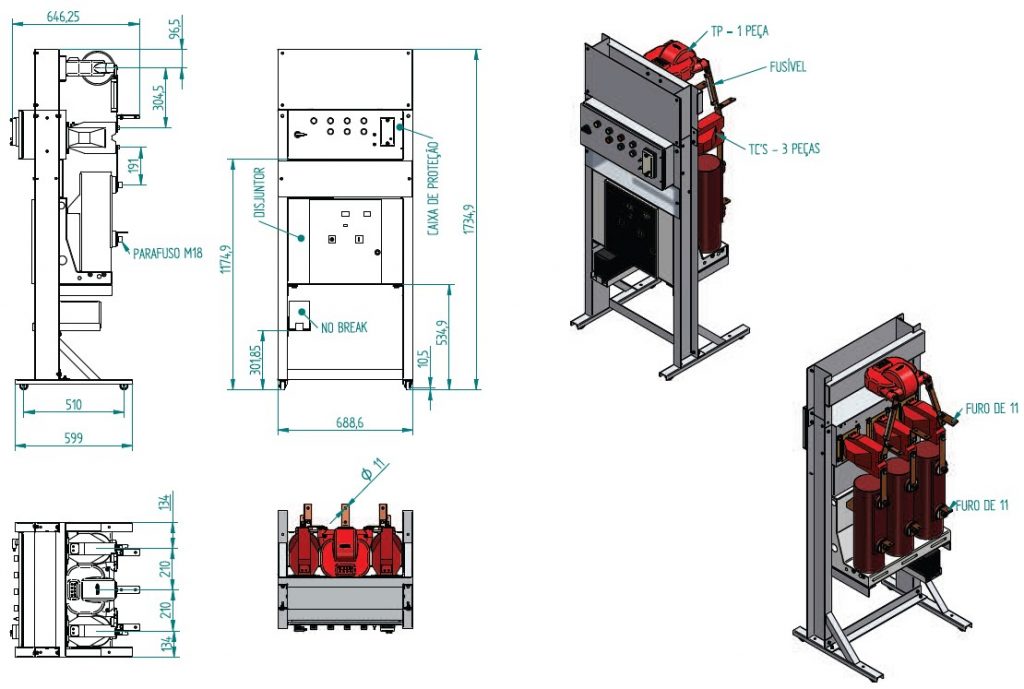

Desenho Técnico
Datasheet
