Disjuntor a Vácuo
CMO
CONJUNTO MANOBRA OFF BOARD
Os disjuntores da ADS Disjuntores unem proteção, eficiência e confiabilidade em um só produto. Fabricados conforme normas técnicas, como a NBR 14039, oferecem estrutura robusta, longa vida útil e praticidade na manutenção. Entre em contato e descubra mais.
São oferecidos nas classes de 17,5kV e 24kV e tem como meio extintor de arco elétrico, câmaras à vácuo. As vantagens são a total compatibilidade com a NBR 14039, eliminando riscos de incêndio e preocupações ambientais com descarte de óleo.
Especificações Técnicas
- Total compatibilidade com a NBR 14039;
- Elimina riscos de incêndio;
- Ausência de preocupações ambientais com descarte de óleo;
- Conformidade com as normas técnicas;
- Segurança de operação;
- Mínima manutenção, necessitando apenas de limpeza e lubrificação do comando de acionamento;
- 12 Meses de Garantia.
Características Elétricas
CONJUNTO MANOBRA OFF BOARD
LINHA D27-U-Comando Frontal
Características Elétricas
| Tensão Nominal - (kV) | 17,5 |
| Corrente Nominal - (A) | 630 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 38 |
| Tensão suportável ao impulso NBI - (kV) | 95 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 580 |
| Largura (mm) | 590 |
| Profundidade (mm) | 434 |
| Peso (kg) | 95 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
LINHA D27-U-Comando Frontal
Características Elétricas
| Tensão Nominal - (kV) | 17,5 |
| Corrente Nominal - (A) | 1250 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 38 |
| Tensão suportável ao impulso NBI - (kV) | 95 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 580 |
| Largura (mm) | 590 |
| Profundidade (mm) | 434 |
| Peso (kg) | 95 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
LINHA D27-U-Comando Frontal
Características Elétricas
| Tensão Nominal - (kV) | 24 |
| Corrente Nominal - (A) | 630 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 50 |
| Tensão suportável ao impulso NBI - (kV) | 125 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de Abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 580 |
| Largura (mm) | 590 |
| Profundidade (mm) | 434 |
| Peso (kg) | 95 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
LINHA D27-U-Comando Frontal
Características Elétricas
| Tensão Nominal - (kV) | 24 |
| Corrente Nominal - (A) | 1250 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 50 |
| Tensão suportável ao impulso NBI - (kV) | 125 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de Abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 580 |
| Largura (mm) | 590 |
| Profundidade (mm) | 434 |
| Peso (kg) | 95 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break

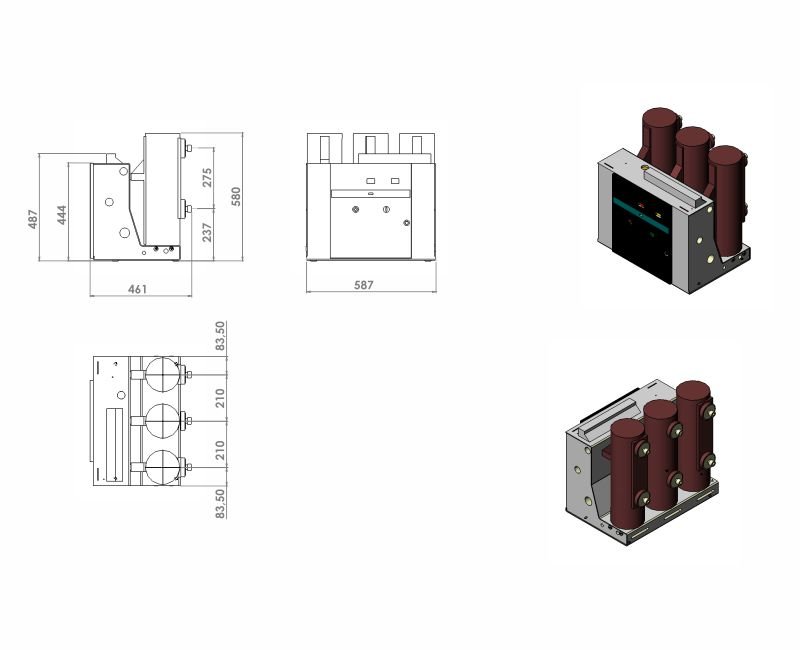

Desenho Técnico
CONJUNTO MANOBRA OFF BOARD
