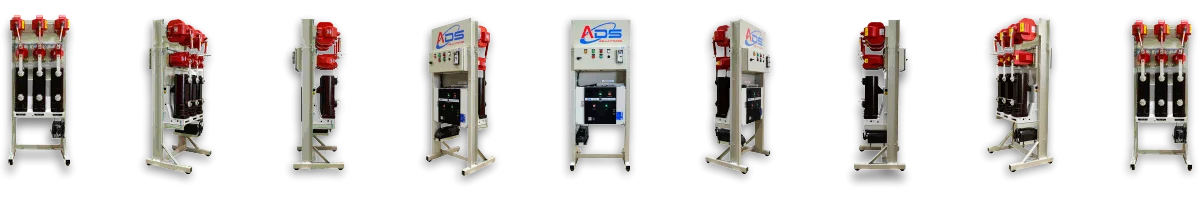

Disjuntor a Vácuo
CMPi
CONJUNTO DE MANOBRA E PROTEÇÃO INTEGRADO
Descubra a excelência em proteção com os disjuntores da Ads Disjuntores. Produtos seguros, eficientes e dentro das normas, como a NBR 14039. Com estrutura robusta e fácil manutenção, garantem durabilidade e confiança para seu sistema elétrico. Entre em contato e saiba mais.
A solução completa que sua subestação precisa para garantir segurança, desempenho e confiabilidade
A ADS Disjuntores é especialista em disjuntores de média tensão a vácuo, atendendo todo o território nacional, com anos de experiência e um compromisso inabalável com a qualidade. A ADS Disjuntores orgulha-se de oferecer um CMPI que integra componentes de alta performance, testados e certificados para as mais rigorosas exigências do setor, destinados à proteção de entrada de energia nas tensões de 15 kV e 25 kV, conforme determina a NBR 14039.
Nosso CMPI é a fusão perfeita entre engenharia de ponta e materiais de primeira linha, garantindo a proteção robusta e confiável que sua operação demanda. Cada elemento é selecionado e integrado com foco na longevidade e na eficiência do seu sistema elétrico. Nesta versão, ele é fabricado a partir do disjuntor modelo D27-U-FF, com relé secundário modelo PEXTRON, e demais componentes conforme as características abaixo:
Especificações Técnicas
- Disjuntor tripolar com isolamento a vácuo, nas tensões de 15 kV e 25 kV, correntes de 630 A e 1250 A, e Icc 20 KA;
- Montados com módulo de comando com relé de proteção digital modelo PEXTRON URPE 7104 / URPE 7104T / URP 1439TU e URP 6000, conforme projeto ou Estudo de proteção e Seletividade de nossos Cliente;
- Plataforma autoportante em aço SAE 1010, acabamento epóxi pó cinza Munsell, com gaveta específica para o nobreak, removível;
- Comando manual e motorizado;
- Bobinas de abertura/fechamento;
- Contatos auxiliares 8NA+8NF;
- 03 transformadores de corrente 10B50 até 10B100 testados conforme normas, fabricação REHTOM;
- TP (Transformador de Potencial) classe de 15 kV - 500 VA e classe de 25 kV - 1000 VA. Essenciais para a medição de tensão e para alimentar os circuitos de proteção e controle com um sinal seguro e proporcional à tensão da linha. O TP de 500 VA garante capacidade de alimentação para os dispositivos auxiliares;
- Disjuntores e componentes em conformidade com normas. Acompanha desenho construtivo, datasheet, diagrama elétrico, manual de operações e termo de conformidade conforme ensaios de rotina.
Características Elétricas
CONJUNTO DE MANOBRA E PROTEÇÃO INTEGRADO
D27-U - Comando Frontal (IEC 62271-100)
Características Elétricas
| Tensão Nominal - (kV) | 17,5 |
| Corrente Nominal - (A) | 630 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 38 |
| Tensão suportável ao impulso NBI - (kV) | 95 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura - Conj. 1e 2 TP'S (mm) | 1734,9 |
| Altura - Conj. 3 TP'S (mm) | 1864,9 |
| Largura (mm) | 688,6 |
| Profundidade (mm) | 599 |
| Peso Aprox. Conj 1 TP (kg) | 220 |
| Peso Aprox. Conj 2 TP (kg) | 250 |
| Peso Aprox. Conj 3 TP (kg) | 275 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
D27-U - Comando Frontal (IEC 62271-100)
Características Elétricas
| Tensão Nominal - (kV) | 17,5 |
| Corrente Nominal - (A) | 1250 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 38 |
| Tensão suportável ao impulso NBI - (kV) | 95 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura - Conj. 1e 2 TP'S (mm) | 1734,9 |
| Altura - Conj. 3 TP'S (mm) | 1864,9 |
| Largura (mm) | 688,6 |
| Profundidade (mm) | 599 |
| Peso Aprox. Conj 1 TP (kg) | 220 |
| Peso Aprox. Conj 2 TP (kg) | 250 |
| Peso Aprox. Conj 3 TP (kg) | 275 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
D27-U - Comando Frontal (IEC 62271-100)
Características Elétricas
| Tensão Nominal - (kV) | 24,2 |
| Corrente Nominal - (A) | 630 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 50 |
| Tensão suportável ao impulso NBI - (kV) | 125 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de Abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 1950,9 |
| Largura (mm) | 828,6 |
| Profundidade (mm) | 637,09 |
| Peso Aprox. Conj 1 TP (kg) | 252 |
| Peso Aprox. Conj 2 TP (kg) | 282 |
| Peso Aprox. Conj 3 TP (kg) | 312 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
D27-U - Comando Frontal (IEC 62271-100)
Características Elétricas
| Tensão Nominal - (kV) | 24,2 |
| Corrente Nominal - (A) | 1250 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 50 |
| Tensão suportável ao impulso NBI - (kV) | 125 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de Abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 1950,9 |
| Largura (mm) | 828,6 |
| Profundidade (mm) | 637,09 |
| Peso Aprox. Conj 1 TP (kg) | 252 |
| Peso Aprox. Conj 2 TP (kg) | 282 |
| Peso Aprox. Conj 3 TP (kg) | 312 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break

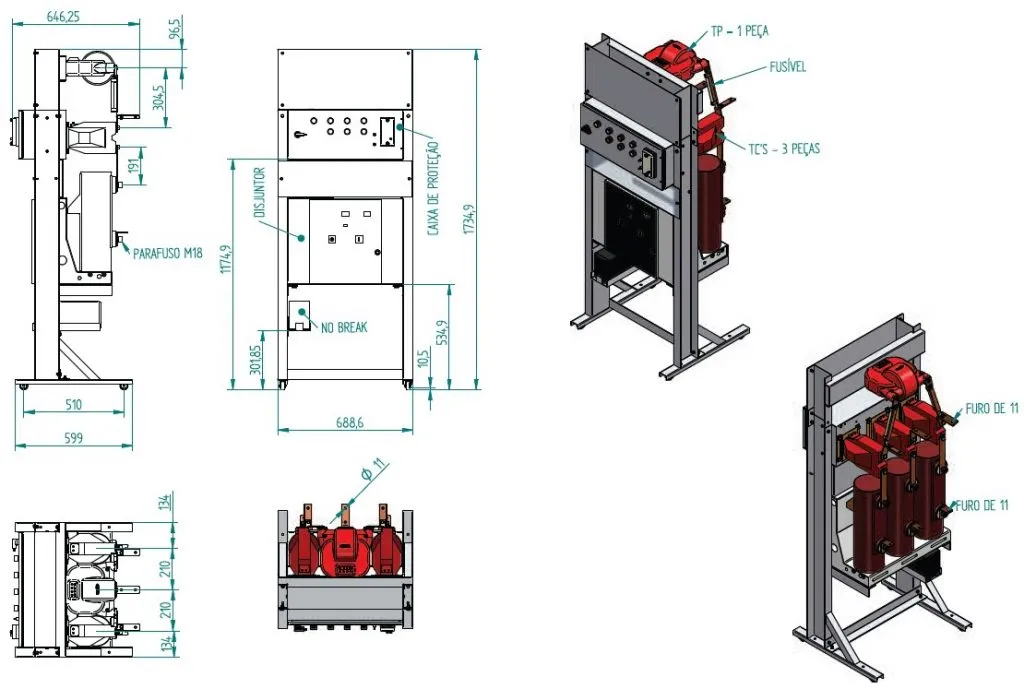

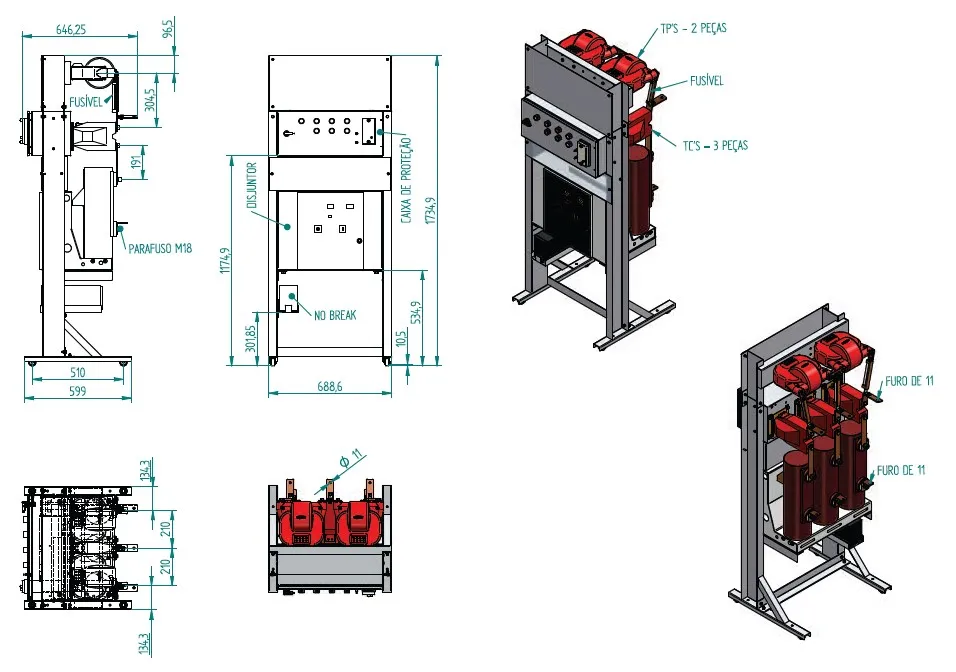

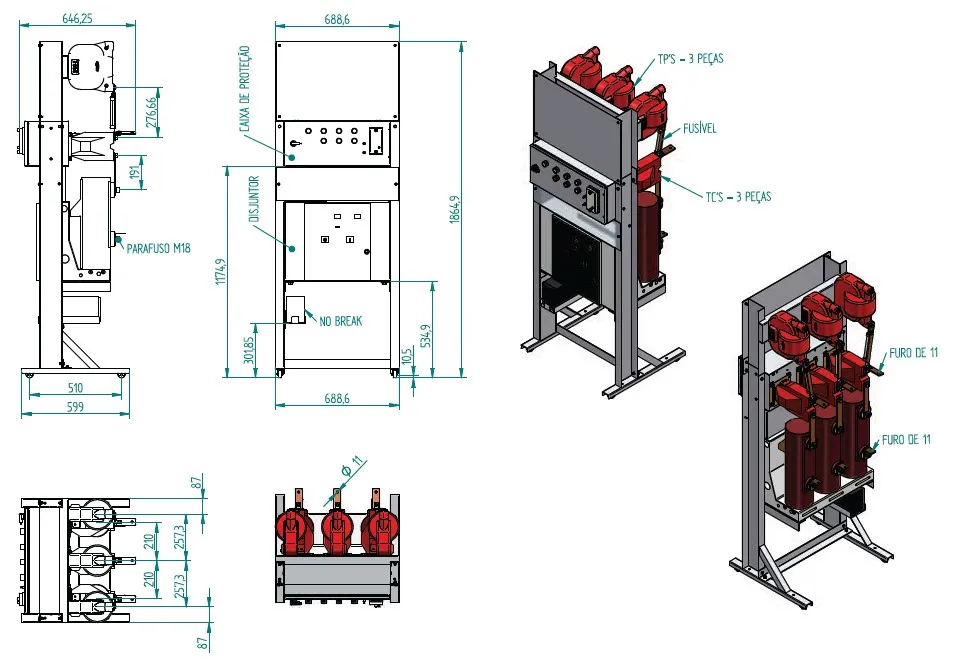

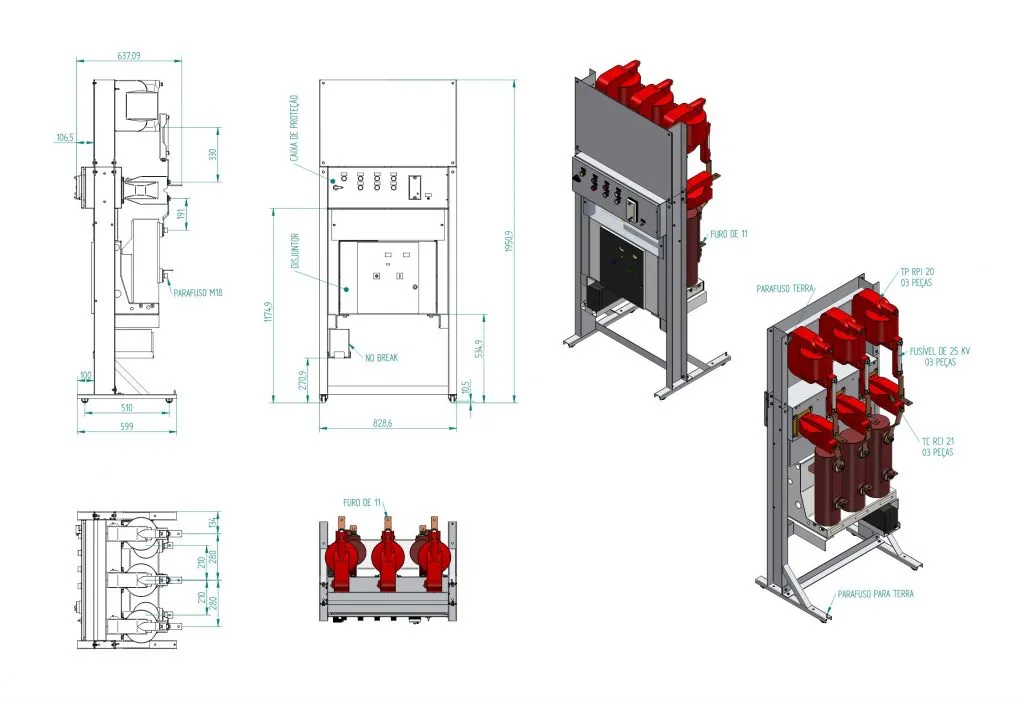

Desenho Técnico
CONJUNTO DE MANOBRA E PROTEÇÃO INTEGRADO
