Disjuntor a Vácuo

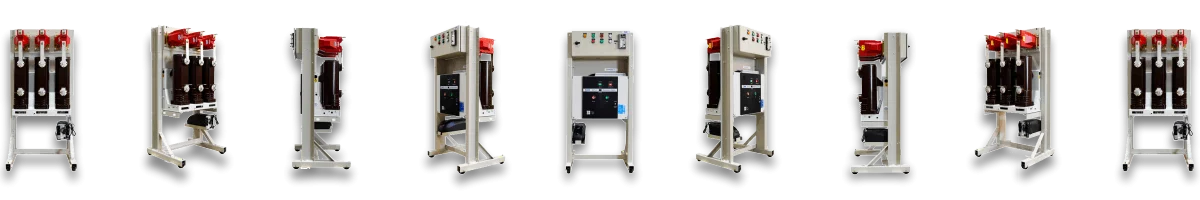

CMP
CONJUNTO DE MANOBRA E PROTEÇÃO
A solução completa que sua subestação precisa para garantir segurança, desempenho e confiabilidade
A ADS Disjuntores é especialista em Disjuntores de media Tensão a vácuo atendendo todo territorio Nacional com anos de experiência e um compromisso inabalável com a qualidade, a ADS Disjuntores orgulha-se de oferecer um CMP que integra componentes de alta performance, testados e certificados para as mais rigorosas exigências do setor, destinados às proteções de entrada de energia nas tensões de 15 e 25 KV conforme determina a NBR 14039.
Solução desenvolvida para a proteção de Cabines Primárias de entrada de energia elétrica
Nosso CMP é a fusão perfeita entre engenharia de ponta e
materiais de primeira linha, garantindo a proteção robusta e confiável que sua
operação demanda. Cada elemento é selecionado e integrado pensando na
longevidade e na eficiência do seu sistema elétrico.
Nesta versão, é fabricado à partir do Disjuntor modelo D27-U-FF com Relé secundário modelo PEXTRON, e demais componentes conforme caracteristicas abaixo:
Especificações Técnicas
- Disjuntor tripolar com isolamento á Vácuo, na tensões de 15KV e 25KV,corrente de 630A e 1250A e Icc 20KA;
- Modulo de comando com Relé de proteção digital modelo PEXTRON URPE 7104 / URPE 1439TU E URP6000, com funções minimas 50/51+50/51N+49+68+86 e também a função 74 que supervisiona o circuito de trip, assegurando abertura incondicional do equipamento;
- Plataforma auto portante em aço SAE 101O, acabamento epóxi pó cinza munsell.com gaveta especifica para o nobreak, removível;
- Comando manual e motorizado;
- Bobinas de abertura/fechamento;
- Contatos auxiliares 8NA+8NF;
- 03 Transformadores de corrente 10B50 até 10B100 testados conforme normas, fabricação REHTOM;
- Disjuntores e componentes em conformidade com normas;
- Acompanha desenho construtivo, Datasheet, diagrama elétrico, manual de operações e termo de conformidade conforme ensaios de rotina.
Características Elétricas
CONJUNTO DE MANOBRA E PROTEÇÃO
LINHA D27-U-Fixo Frontal
Características Elétricas
| Tensão Nominal - (kV) | 17,5 |
| Corrente Nominal - (A) | 630 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 38 |
| Tensão suportável ao impulso NBI - (kV) | 95 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 1424,9 |
| Largura (mm) | 688,6 |
| Profundidade (mm) | 599 |
| Peso (kg) | 185 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
LINHA D27-U-Fixo Frontal
Características Elétricas
| Tensão Nominal - (kV) | 17,5 |
| Corrente Nominal - (A) | 1250 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 38 |
| Tensão suportável ao impulso NBI - (kV) | 95 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 1424,9 |
| Largura (mm) | 688,6 |
| Profundidade (mm) | 599 |
| Peso (kg) | 185 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
LINHA D27-U-Fixo Frontal
Características Elétricas
| Tensão Nominal - (kV) | 24 |
| Corrente Nominal - (A) | 630 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 50 |
| Tensão suportável ao impulso NBI - (kV) | 125 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de Abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 1424,9 |
| Largura (mm) | 688,6 |
| Profundidade (mm) | 599 |
| Peso (kg) | 195 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break
LINHA D27-U-Fixo Frontal
Características Elétricas
| Tensão Nominal - (kV) | 24 |
| Corrente Nominal - (A) | 1250 |
| Frequência Nominal - (Hz) | 60 |
| Tensão suportável à frequência industrial - (kV) | 50 |
| Tensão suportável ao impulso NBI - (kV) | 125 |
| Capacidade de interrupção - (kA) | 20 |
| Corrente suportável de curto circuito - (kA 4s) | 20 |
| Sequência de operação | O-0,3s-CO-180s-CO |
| Tempo de abertura - (ms) | 35 |
| Tempo de fechamento - (ms) | 50 |
| Tempo de interrupção - (ms) | 95 |
| Durabilidade Elétrica | 20.000 manobras |
| Meio Extintor | Vácuo |
| Bobina de Abertura | 110Vca/220Vca/125Vcc |
| Bobina de Fechamento | 110Vca/220Vca/125Vcc |
| Bobina de Trip | 110Vca/220Vca/125Vcc |
| Comando motorizado | 110Vca/220Vca/125Vcc |
| Contatos Auxiliares | 4NA + 4NF |
Características Construtivas
| Altura (mm) | 1424,9 |
| Largura (mm) | 688,6 |
| Profundidade (mm) | 599 |
| Peso (kg) | 195 |
Acessórios Inclusos
- Relé Anti Pumping
- Contador de Manobras
- Bobina de Trip
- Bloqueio de fechamento por falta de tensão
Acessórios Opcionais
- Bloqueio tipo Kirk
- No break

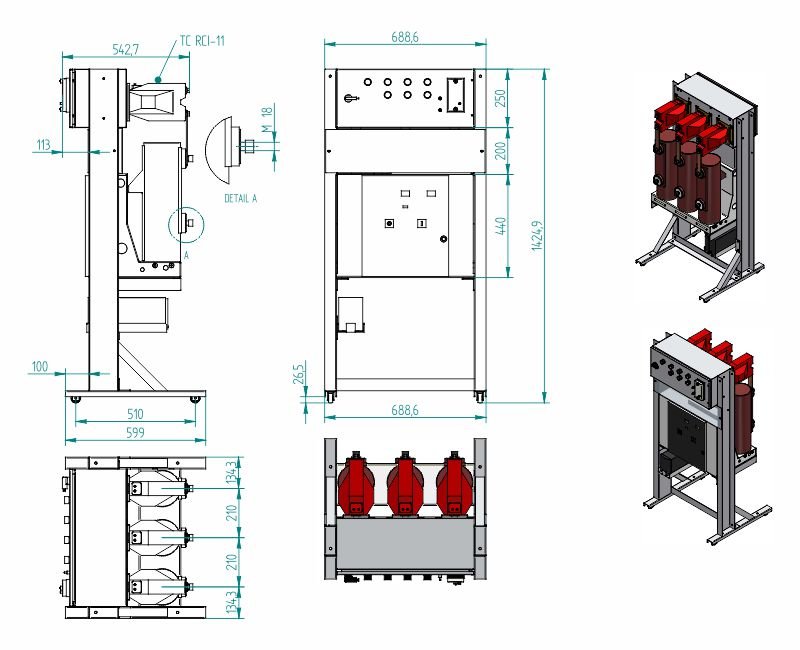

Desenho Técnico
CONJUNTO DE MANOBRA E PROTEÇÃO
Datasheet
Faça seu cadastro para baixar o Datasheet do CONJUNTO DE MANOBRA E PROTEÇÃO
